OBD2 Rastreador GPS/OBD Alarme de carro

Descrição de produto

1. Visão geral do produto

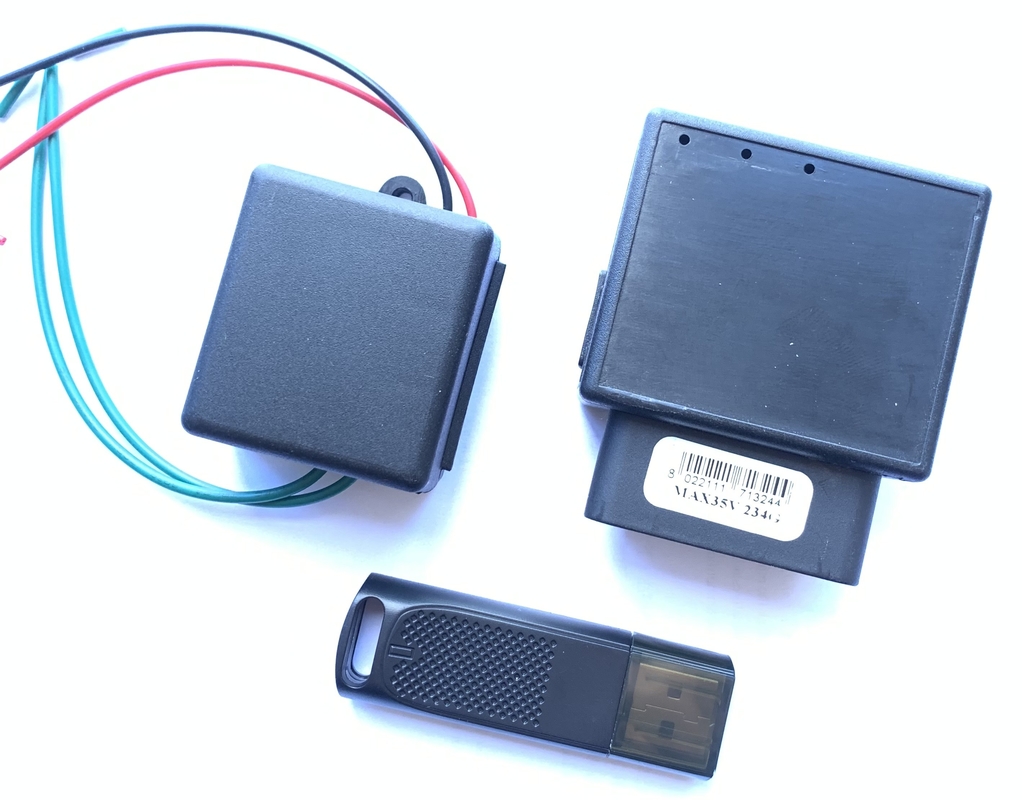

O OGT04 é um tipo de mini GPS veículo de rastreamento produto pode ser usado para rastreamento de carro que com porta OBD. tamanho mini, antenas embutidas, fácil de instalar e esconder,Por conseguinte, pode satisfazer as exigências de rastreamento e segurança dos veículos.

2. Aplicações

Rastreamento em tempo real do veículo  Diagnóstico remoto do veículo  Gestão da frota

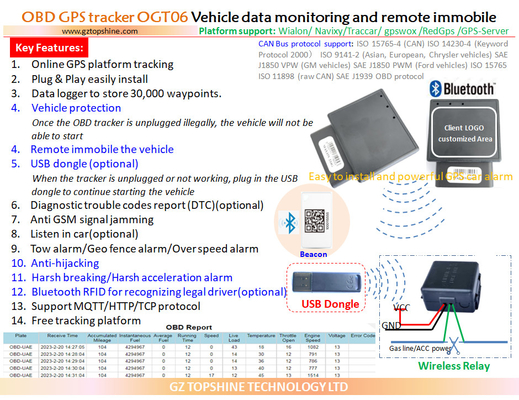

3. Características e Funções

* Rastreamento por SMS/GPRS (TCP/UDP)

* Plug & Play fácil de instalar

* Registro de dados para armazenar 30.000 pontos de caminho.

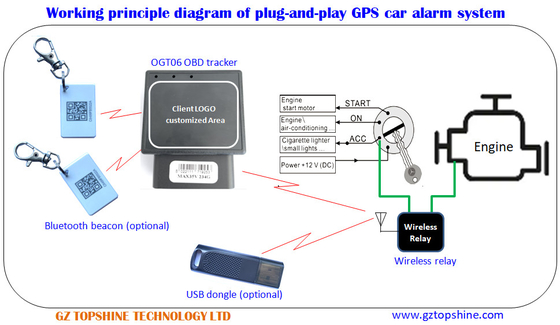

* Proteção do veículo

Uma vez que o rastreador OBD é desconectado ilegalmente, o veículo não será capaz de iniciar

* Remote imobilizar o veículo

* USB dongle (opcional)

Quando o rastreador está desconectado ou não funciona, conecte o dongle USB para continuar a iniciar o veículo

* Relatório de códigos de erro de diagnóstico (DTC) (opcional)

* Interferência do sinal GSM

* Ouça no carro (opcional)

* Alarme de reboque/Alarme de cerca geográfica/Alarme de excesso de velocidade

* Anti-seqüestro

* Alarme de travagem/aceleração

* Bluetooth RFID para reconhecer o condutor legal (opcional)

* Apoio ao protocolo TCP/MQTT/HTTP

4. Suporte ao protocolo CAN Bus

ISO 15765-4 (CAN)

ISO 14230-4 (Protocolo de palavras-chave 2000)

ISO 9141-2 (veículos asiáticos, europeus, Chrysler) SAE J1850 VPW (veículos GM)

SAE J1850 PWM (veículos Ford)

ISO 15765 ISO 11898 (CAN em bruto)

Protocolo OBD SAE J1939

5Parâmetros do hardware

Intervalo de tensão de entrada

10 ̊30 V DC com protecção contra sobrevoltagem e polaridade inversa

Bateria de reserva interna

Bateria de iões de lítio de 170 mAh, 3,7 V (0,63 Wh)

Consumo de energia

A 12 V < 6,5 mA (sono ultra profundo)

A 12 V < 8 mA (sono profundo)

A 12 V < 13 mA (dormitório em linha)

A 12 V < 16,3 mA (GPS Sleep)

A 12 V < 31 mA (nominal)

Tecnologia de rede

LTE CAT 1/EGPRS

Bandas 2G B2/B3/B5/B8

Bandas 4G LTE categoria 1 B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/B66/B85

Transferência de dados

LTE: Max. 588Kbps (DL) /Max.1119Kbps (UL)

GPRS: Max. 107Kbps (DL) /Max. 85.6Kbps (UL)

Potência de transmissão

Classe 4 para GSM850/900: 23±2 dBm

Classe 1 para GSM1800/1900: 20±2 dBm

Classe 3 para LTE-TDD: 23±2,7 dBm

Classe 3 para LTE-FDD: 23±2,7 dBm Suporte de dados

SMS (texto/dados GPRS)

GNSS GPS, GLONASS, GALILEO, BEIDOU, SBAS, QZSS, DGPS, AGPS

Receptor 33 canal de rastreamento 99 canal de aquisição Sensibilidade de rastreamento -165 dBM

Precisão de posição < 2,5 m CEP Iniciação a quente < 1 s Iniciação a quente < 25 s Iniciação a frio < 35 s Precisão de velocidade < 0,1 m/s (com erro de +/- 15%)

Peso

63 g

Dimensões

67 x 50 x 25 mm (L x O x H)

6Interface OBD

Linha de dados K,

Dados do autocarro CAN Leitura de dados Até 32 parâmetros a bordo do veículo,

protocolos OBD suportados:

ISO 9141-2 (5 baud init, 10,4 kbaud)

ISO 14230-4 KWP (5 baud init, 10,4 kbaud)

ISO 14230-4 KWP (iniciação rápida, 10,4 kbaud)

ISO 15765-4 CAN (11 bits ID, 250 kbaud)

ISO 15765-4 CAN (11 bits ID, 500 kbaud)

ISO 15765-4 CAN (29 bits ID, 250 kbaud)

ISO 15765-4 CAN (29 bits ID, 500 kbaud)

7. Conector OBD de interface

Soquete OBDII padrão

Porta USB 2.0 Micro-USB

Lâmpadas LED de indicação de estado 2

Fenda para cartão SIM Micro-SIM

Memória

Memória flash interna de 32 MB
